产品介绍： |
|

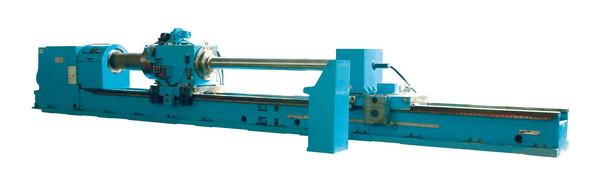

本机床是专门加工形状圆柱形深孔工件的设备，如加工机床的主轴孔，各种机械液压油缸、汽缸圆柱形通孔、盲孔、阶梯孔等。机床主要用于镗削，而且还可以进行滚压加工，镗削时采用前排屑。机床床身刚性强，精度保持性好。主轴转速范围广，进给系统由日本交流伺服电机驱动，能适应各种深孔加工工艺的需要。工件顶紧采用液压装置，仪表显示、安全可靠。TKA2150数控深孔镗床是加工圆柱形零件的专用机床，它可以镗削通孔阶梯孔，在镗削方式上为推镗，在排屑方式上采用向前排屑，在生产中适于大批生产，也适于单件小批生产。
该机床为系列产品，还可以按用户需要提供各种变形产品。
|
项目 |
单位 |
TKA2150 |
|
镗孔最大直径 |
mm |
500 |
|
镗孔最大深度 |
mm |
3000 |
|
工件夹持直径范围 |
mm |
110-600 |
|
主轴中心高 |
mm |
650 |
|
主轴孔径 |
mm |
Φ100 |
|
主轴前端锥孔 |
mm |
Φ140 1:20 |
|
主轴变速范围 |
r/min |
20-300 2级 |
|
进给速度范围（无级） |
|
0.1-12mm/r |
|
拖板快速移动速度 |
mm/min |
1月5日 |
|
主电机功率 |
KW |
37 |
|
液压泵电机功率 |
KW |
1.5 |
|
进给电机功率 |
KW |
6 |
|
冷却泵电机功率 |
KW |
22 |
|
冷却系统额定压力 |
Mpa |
2.5 |
|
冷却系统流量 |
|
22m3/hour |
|
液压系统额定工作压力 |
MPa |
3.5 |
|
外形尺寸 |
mm |
13269*2966*1725 |
|
重量 |
T |
24 |
|
|
